2-port serial/Modbus-to-EtherCAT gateways

Datablad

Protokollkonvertering från proprietära seriella protokoll eller Modbus till EtherCAT.

• Stödjer EtherCAT slav
• Stödjer Modbus RTU/ASCII/ klient
• Den maximala datainmatningen och -utmatningen är 512 byte
• Stödjer MicroPython progremering för proprietära seriell utrustning
• För enklare kabeldragning finns inbyggda kopplingar mellan Ethernetportarna  (Kaskadkoppling)
• Dubbla redundanta spänningsmöjligheter (VDC)
• Arbetar väl i -40 till 75°C
• Serieporten är isolerad upp till 2 kV

• 5 års garanti
• Säkerhetsfunktionerna baserade på höga krav i IEC 62443

Introduktion

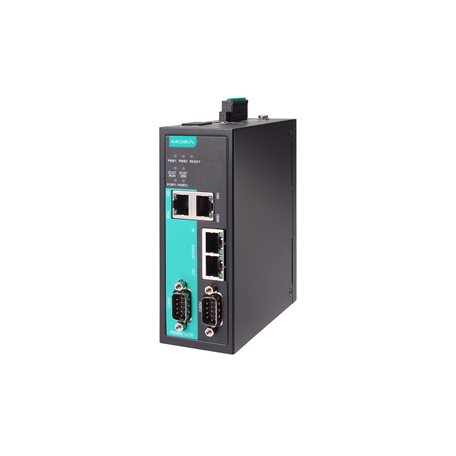

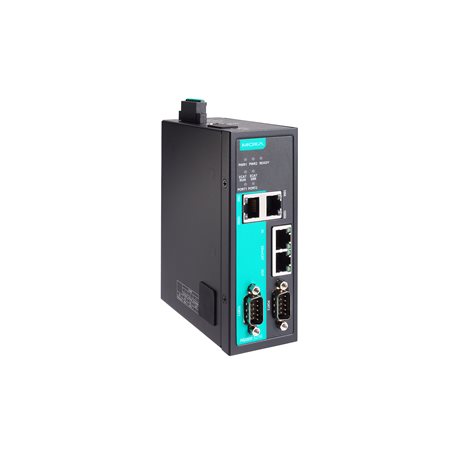

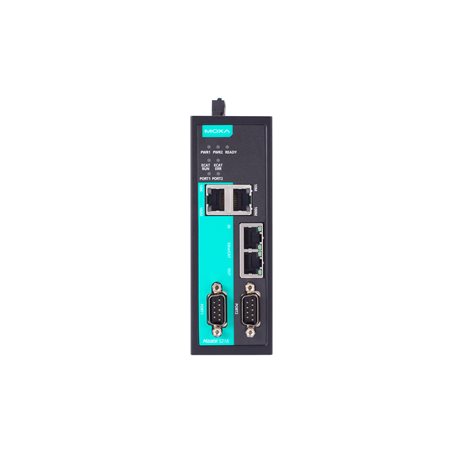

MGate 5216-seriens EtherCAT-gateways för industriellt Ethernet konverterar data mellan Modbus RTU/ASCII, proprietära seriella protokoll och EtherCAT. Alla modeller har ett robust metallhölje, är DIN-skenmonterbara och har inbyggd isolering för serielinjer.

Modbus är ett av de mest använda protokollen för industriell kommunikation, medan EtherCAT ofta används inom fabrikens automationssystem och halvledarindustrin. MGate 5216 stöder både Modbus RTU/ASCII-klient och MicroPython, vilket möjliggör programmering av proprietära seriella protokoll, så att du enkelt kan ansluta dina Modbus- eller seriella enheter till en EtherCAT-värd.

MGate 5216 EtherCAT-gateways är utformade för enkel konfiguration och snabb underhåll. En intuitiv webbkonsol kan användas för fjärrunderhåll. En omfattande samling felsökningsverktyg minskar konfigurationstiden och driftstopp, och den robusta designen är lämplig för industriella tillämpningar.

Enkel konfigurering

MGate 5216 EtherCAT-gateways har ett användarvänligt gränssnitt som gör det enkelt och snabbt att ställa in protokollkonverteringsrutiner för de flesta applikationer, utan behov av tidskrävande manuell parameterinställning. MGate 5216 stöder en webbkonsol för fjärrunderhåll och erbjuder krypterade kommunikationsfunktioner, inklusive HTTPS, för förbättrad nätverkssäkerhet. Dessutom finns systemövervakningsfunktioner som loggar nätverksanslutningar och systemhändelser.

Enkel underhåll med inbyggda funktioner

MGate 5216 stöder Protocol Diagnose och Traffic Monitor för smidig felsökning, särskilt under installationsfasen. Problem med seriell kommunikation som orsakas av felaktiga programvaruparametrar, exempelvis slav-ID:n och registeradresser, eller felaktiga kommandokonfigurationer, kan identifieras med hjälp av Protocol Diagnose och Traffic Monitoring. Dessa funktioner låter dig fånga och granska data för att enkelt identifiera huvudorsaker till felaktigheter.

Säkerhet baserad på IEC 62443, en standard gällande IT-säkerhet för industriella kommunikationsnät

En effektiv försiktighetsåtgärd för att avvärja cyberattacker är att använda nätverksenheter som är kompatibla och byggda för att uppfylla säkerhetsstandarder såsom IEC 62443-4-2. Genom att använda sådan utrustning med grundläggande säkerhetsfunktioner minskar sannolikheten att drabbas av cyberattacker. MGate 5216-serien är utvecklad för att uppfylla de kraven och har flera grundläggande säkerhetsfunktioner, såsom lösenordsskydd, förebyggande funktioner mot sniffer och dataintrång, vitlistning samt kontohantering för olika nivåer av behörigheter.

Tillgängliga modeller

Tillbehör (säljs separat)

Wall-Mounting Kit WK-51-01

Mini DB9 till skruvplint 9199000090100
